标准光源箱的结构组成和测量原理

标准光源箱为货品的对色观察提供了统一的光源环境和观察环境，是一种很实用的颜色检测工具。那么，它是如何发挥作用的呢？本文主要介绍了标准光源箱的结构组成和测量原理。

标准光源箱的结构组成

标准光源箱是一种固定式装置，由人造标准光源、箱体、评级工作台部分组成，各种光源排列按照规定的顺序间隔分布。

1. 标准光源

常见光源规格和配置见下图。此外，标准光源箱顶部安装的灯管或灯泡应稳定可靠，反光罩不应有明显的变形、锈蚀等影响反光效果的现象。

2. 箱体

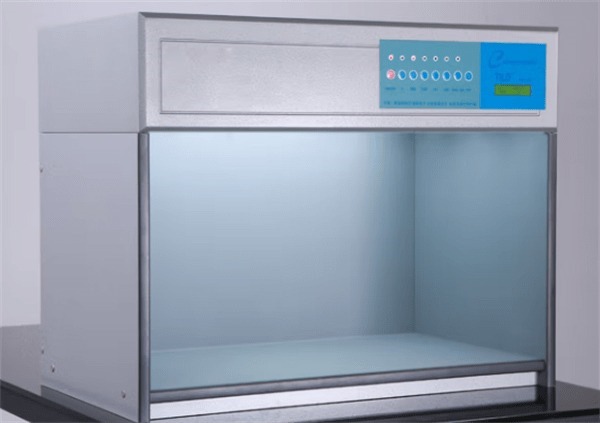

箱体内壁环境色为中性灰颜色，近似GB/T250灰色样卡的1级和2级之间（近似蒙赛尔色卡N5），箱体如图：

3. 评级工作台

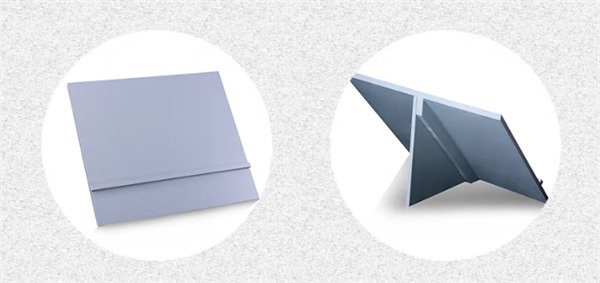

评级工作台是一种可选择的配件，以45度为最佳，如图所示：

标准光源箱的测量原理

标准光源箱的光源和箱体形成了一个相对封闭的观察环境，配合评级工作台的使用，可以在切换光源对物体颜色进行检测，这种环境免除了外界因素的干扰，能得到作为精准的评价结果。

标准光源箱有两个观察角度，一个是零度光源，即光源从垂直方向即零角度方向照射样品，应从45°观察样品。第二种是45°倾斜台光源，即光源从45度照射样品，但应从零角度位置观察样品。两种不同的观察方式，需要把样品放在灯箱中间，这样的目的是可以避免外界光源带来的干扰，然后通过比较两个或多个样品的颜色，把样品并排放置可以得到更准确的比较数据。

为了避免外界光线照射在测试样品上，测试室内应安装遮光窗帘或灰色窗帘。最好在暗室中使用标准光源箱，以获得更好的效果。观察和测试时，避免在光源箱内放置其他杂物。观察同色异谱时，必须非常小心仔细，尤其是在更换光源时，需要在瞬间完成操作。最后，对待测产品拍照，将生成的照片导入测试系统，由系统自行分析评估。
