分光测色仪积分球组成与作用

积分球是一种内壁涂有油白色漫反射材料的空腔球体，也称为光度球。在球壁上打开一个孔或几个窗口，用作放置光接收器的进入孔和接收孔。积分球的内壁应为良好的球面，通常要求其与理想球面的偏差不大于内径的0.2%。球内壁涂有理想的漫反射材料，即漫反射系数接近1的材料。常用的材料是氧化镁(或硫酸钡)，与胶粘剂混合均匀后喷涂在内壁上。氧化镁涂层在可见光谱范围内的光谱反射比超过99%，使进入积分球的光通过内壁涂层反射，在内壁形成均匀的照度。为了获得较高的测量精度，积分球的开口比应尽可能小。开口比定义为积分球开口处的球面积与整个球内壁面积之比。

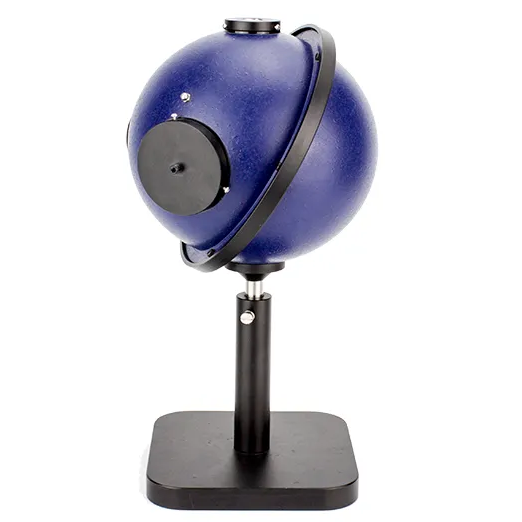

分光测色仪积分球

①光接收器

被测光通过积分球上的小孔进入球，并在内壁设置一个或两个光探测器，如硒光电池或光电倍增管。光探测器输出的光电流与积分球内壁的照度成正比，即与进入积分球的光通量成正比。这样，进入积分球的光通量就可以根据输出光电流的变化来了解。

②物面均匀照明

几个灯泡(通常有四个或六个)均匀地设置在积分球的内壁上。灯泡发出的光通过内壁多次漫反射形成均匀明亮的发光球表面，可作为被测光学系统亮度均匀、视野大的物表面。该积分球用于测量相镜的渐进晕系数和图像表面照明的均匀性。

③球形平行光管

在球体水平轴的两端打开两个孔。准直物镜安装在孔内，焦距等于球体内壁直径。几个灯泡设置在靠近物镜的壳体上，与水平轴对称，要求它们发出的光不能直接射入物镜。另一个孔安装了一个中心开口的塞子，塞子外面覆盖了一个内壁涂有黑色吸收层的牛角形消光管，使通过塞子孔进入消光管的光完全被吸收。因此，开孔塞与消光管一起形成黑体，使球体模拟在明亮的天空中有一个全黑的目标。取消开孔塞和消光管，换上白塞，球体将模拟一个亮度均匀的天空。带准直物镜、灯泡和黑色、白塞子的积分球称为球形平行光管，用于测量望远系统的杂光系数。通过光电探测器测量黑体目标图像和“白塞子”照度，即光电探测器分别测量的相应指示值，通过计算得到被测望远镜的杂光系数。因为，如果望远镜对明亮天空中黑体目标的成像不是全黑的，那么除了目标成像外，望远镜上还有杂光。
