超薄石材复合板光泽度的要求和检测方法

超薄石材复合板一般是由两种及以上不同板材用胶粘剂粘接而成，面材为天然石材，基材为瓷砖、石材、玻璃或铝蜂窝等。这种材料对于表面的光泽度有一定的要求。本文主要介绍了超薄石材复合板光泽度的要求和检测方法。

超薄石材复合板的光泽度要求

在《GB/T 29059-2012 超薄石材复合板》的国家标准规范文件中，对于超薄石材复合板的光泽度有着明确的要求，不同基材光泽度的要求也不一样，具体说来，包含以下几种类型：

1. 面材为天然花岗石的复合板镜向光泽度应不低于80光泽单位。

2. 面材为天然大理石的复合板镜向光泽度应不低于70光泽单位。

3. 面材为其他种类的石材或面材有特殊要求的复合板，镜向光泽度由供需双方协商确定。

超薄石材复合板光泽度检测方法

检测物体的光泽度，一般采用光泽度仪。在超薄石材复合板光泽度的检定中，对于光泽度的类型也有着明确的规定，需要使用光孔直径不小于18mm的光泽度仪。而且在检测的时候，应该采用60°人射角、具体方法可以参照《GB/T13891》的规定，以下内容主要介绍检验的方法步骤。

1. 选择合适的光泽度仪

对光泽度计进行检查，符合上述标准后，方可进行测量使用。

2. 采用正确的方法测量

① 开机校准。轻触或拨动光泽度仪开机键，确定设备处于良好运行状态就，并准确校正设备。

② 选择参数。在主菜单页面选择各种测量参数，角度要选择60度。

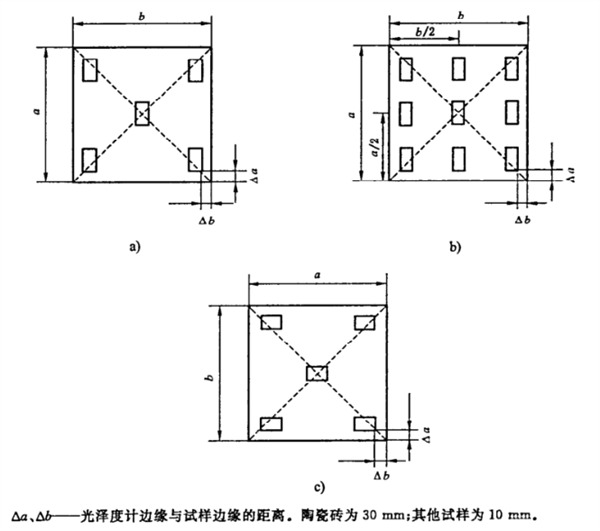

③ 开始测量。按图中的测点位置进行光泽度测定。大理石、花岗石、水磨石、陶瓷砖等规格不大于（600°00）mm的试样，五个测点。即板材（砖）中心与四角定四个测点，见图2a；规格大于（600°00）mm的试样，九个测点，即四周边三个测点，中心一个测点，见图2b）；塑料地板、纤维增强塑料板材，共确定10个测点。即板材中心与四角定四个测点，然后再将光泽度计转90°，再测定五个测点，见图2a），图2c）；c. 在每组试样测量中应该保持相同的几何角度。

④ 结果计算。a. 测定大理石、花岗石、水磨石、陶瓷砖等取五点或九点的算术平均值作为该试样的试验结果；测定塑料地板与纤维增强塑料板材光泽度时，取每块试样10点的算术平均值作为该试样的试验结果。计算精确至0.1光泽单位。如最高值与最低值超过平均值10%的数值应在其后的括弧内注明；b. 以每组试样的平均值作为被测建筑饰面材料的镜向光泽度值。
