光伏用玻璃雾度和透过率的测量规程

光伏玻璃的雾度和透过率是评价其性能的重要指标。雾度反映了玻璃表面散射光的能力，而透过率则体现了玻璃对光的透过性能。本文根据《GB/T 30983-2014》简单总结了光伏用玻璃雾度和透过率的测量规程。

仪器

1仪器应包含以下部分：

稳定的光源系统；

单色器；

能够产生波长和强度相同平行光的系统；

拥有光电探测器和人射口的积分球，宜采用直径不小于150 mm的积分球，当选用其他尺寸的积分球时，所有积分球开口的面积之和应小于积分球内表面积的4%；

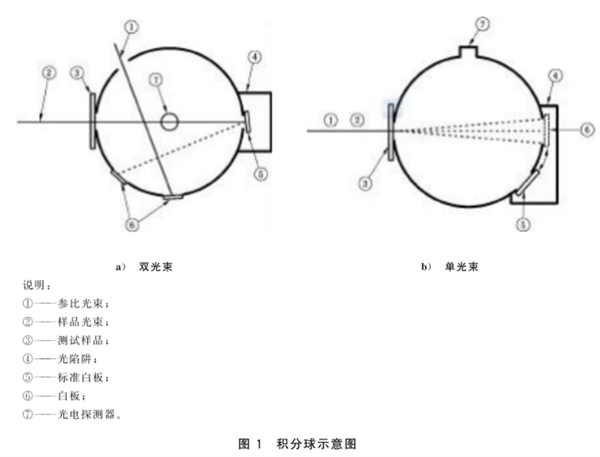

积分球参考光路如图1所示。

2仪器波长范围应包括300nm~1100nm。

3仪器的波长准确度不超过1nm。

4仪器的光度测量准确度应不超过1%，精确度应不超过0.5%。

5照明和探测的几何条件：照明光束的光轴与试样表面法线的夹角不超过10°，照明光束中任一光线与光轴的夹角不超过3。

6在使用单光束仪器测量透射比并要达到较高精度时，宜使用用双光束仪器校准过的标准板。

试样和标样

1试样

用 TCO玻璃或光伏压延玻璃作为试样，尺寸宜根据仪器的要求制备，宜采用100 mmX100 mm。

2标样

2.1雾度光谱测定中，采用空气层作为参比标样。

2.2光谱透射比测定中，采用空气层作为参比标样。

2.3光谱反射比测定中，采用仪器配置的参比白板作为参比标样。

试验步骤

1雾度光谱测量

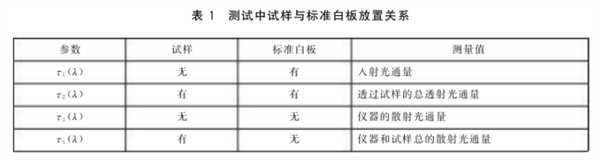

测量波长范围300 nm~1 100 nm，波长间隔5nm。测量时按照表1的规定操作，依次测量て1（入）、て2（入）、て3（0）、て4（入）。测量过程中，试样的膜面朝向积分球一侧。

2光谱透射比测量

波长范围为300 nm~1100 nm，波长间隔5nm。按照1中方法测量て1（入）、て2（入），测量时样品的膜面朝向积分球一侧。样品的光谱透射比

绘制T（入）-波长曲线，得到样品在不同波长下的光谱透射比。

3光谱反射比测量

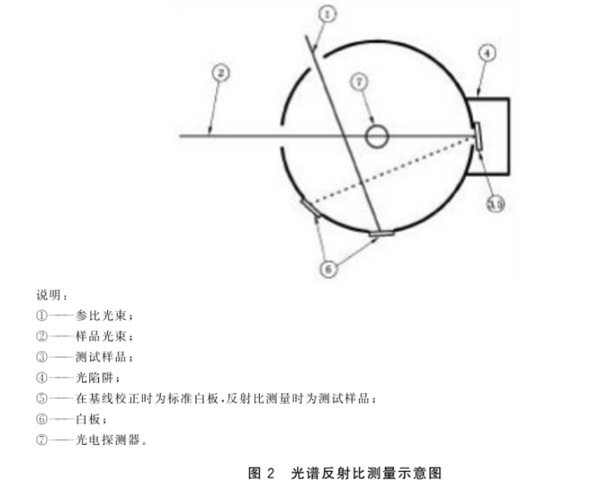

波长范围为300 nm~1 100 nm，波长间隔5nm。测量前应对仪器进行基线校正，进行校正时以标准白板作为参比标样；测量时样品放置位置如图2所示。样品膜面朝向积分球一侧时的光谱反射比记为Rf（入）；祥品玻璃面朝向积分球一侧时的光谱反射比记为Rg（入）。

绘制Rf（入）-波长曲线和Rg（入）-波长曲线，得到样品在不同波长下的光谱反射比。
