室内放映幻灯、投影放映设备银幕照度的测定方法

测量设备

1概要

放映设备的光学性能由有效光通量和银幕上照度均匀度来衡量。

2光度计

所使用的光度计应具有如 CIE No.12：1986（E-1.3.1）所规定的1931年由 CIE提出的标准观察者的光谱响应特性（该响应与人眼彩色视觉相关）。

接收器应按照如IEC 60050（845）：1987中的845-01-22条或CIE No.18.2：1983所规定的光学视觉V（d）的光谱发光效率来确定照度，该照度应符合 CIE No，69：1987所规定的B类。

3光度计的使用

光度计的光敏元件应靠近银幕平面，相距应不大于20 mm，且平行于银幕以便使其测量时正对着投射光。

有效光通量（光输出）的测量

有效光通量是由银幕平均照度与相应放映面积计算而得。

银幕照度均匀度

1银幕照度均匀度的确定

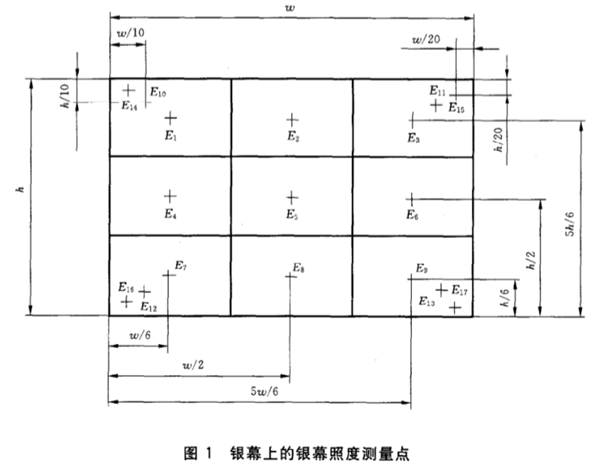

银幕照度分布均匀性由银幕上不同位置照度组合的均匀度g2米确立。注：测量的最高照度值Emax通常是在测量点E5的值（见图1）。

银幕照度均匀度g2则是由银幕上四角不同测量点的照度大小与中心点的照度大小之比率而确定。

2不同测量位置的交替类型

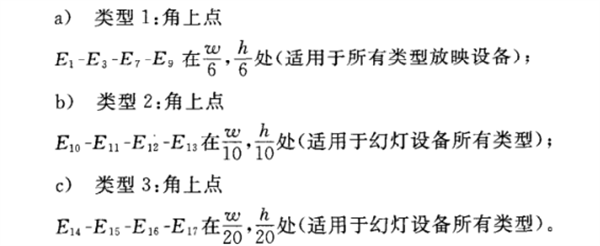

下述所定义测量点的三种不同类型（见图1）的任一种或所有类型都可被使用：

3银幕照度均匀度的计算

从每一种类型的角上测量点中选择其中最低照度的点，计算出该点最低照度和中心照度值（E5）之比率。

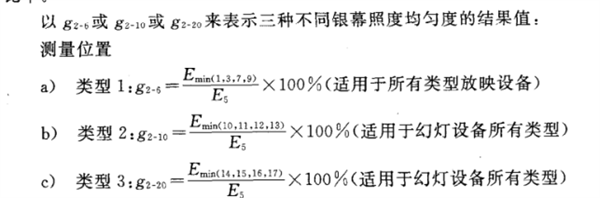

以g2-6或g2-10或g2-20来表示三种不同银幕照度均匀度的结果值：测量位置
